无缝异径管

产品名称:

产品描述:

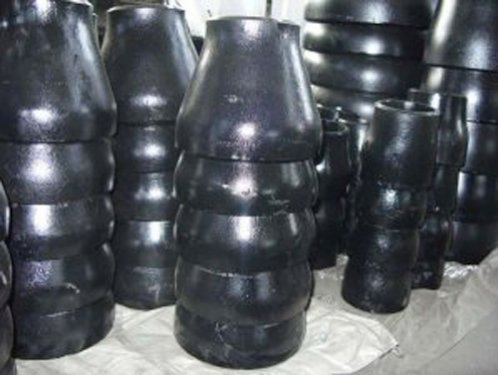

无缝异径管

无缝异径管,用于两种不同管径的连接。又分为同心大小头和偏心大小头。无缝异径管材质包括不锈钢无缝异径管,合金钢,无缝异径管碳钢大小头,无缝异径管20号钢q234q345等。...

详细介绍:

无缝异径管,用于两种不同管径的连接。又分为同心大小头和偏心大小头。

无缝异径管材质包括不锈钢无缝异径管,合金钢,无缝异径管碳钢大小头,无缝异径管20号钢q234q345等。

无缝异径管的圆度不应大于相应端外径的1%,且允许偏差为±3mm。无缝异径管的材质执行SY/T5037、GB/T9711、GB/T8163、美标ASTM A106/A53 GRB,API 5L、APT5CT、ASTM A105、ASTM A234、ASTM A106、DIN德国标准及客户要求标准

无缝异径管(大小头)是用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制,对某些规格的无缝异径管也可采用冲压成形。

无缝异径管的制作

异径管(大小头)用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成形。

缩径/扩径成形

通过沿管坯轴向方向的压制,异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中。使金属沿模腔运动并收缩成形。根据异径管变径的大小,分为一次压制成形或多次压制成形。下图为同心异径管的缩径成形示意图。  同心异径管的缩径成形示意图

用内冲模沿管坯内径扩径成形。扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况,同心异径管的缩径成形示意图 扩径成形是采用小于异径管大端直径的管坯。有时根据资料和产品成形需要,将扩径与缩径的方法合并使用。缩径或扩径变形压制过程中,根据不同资料和变径情况,确定采用冷压或热压。通常情况下,尽量采用冷压,但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的资料宜采用热压。冲压成形

对部分规格的异径管还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径管内外表尺寸设计,除使用钢管为原料生产异径管外。用冲模将下料后的钢板冲压拉伸成形。

应力分布或变形的特征:(1)内压作用下同心异径管大小端的面积压力差产生的弯矩引起大端相对张开、小端相对收缩的现象;(2)内压作用下偏心异径管偏心侧大端内外表及偏心侧中部外表面的环向应力大。
