偏心异径管

产品名称:

产品描述:

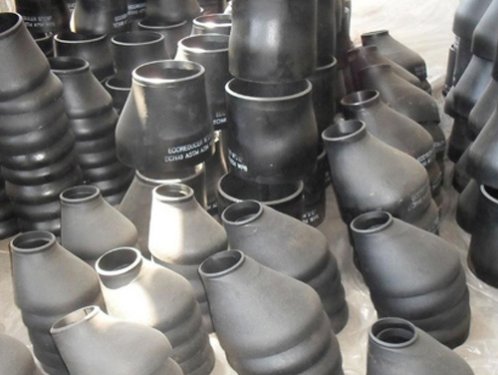

偏心异径管

偏心异径管英文(Eccentric reducer)是用于管道变径处的一种管件,通常采用的成形工艺为缩径压制,扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成形。...

详细介绍:

偏心异径管英文(Eccentric reducer)是用于管道变径处的一种管件,通常采用的成形工艺为缩径压制,扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成形.

偏心异径管除使用钢管为原料生产异径管外,对部分规格的异径管还可用钢板采用冲压成形工艺进行生产.拉伸所使用的冲模形状参照异径管内表面尺寸设计,用冲模将下料后的钢板冲压拉伸成形.

结构特点

偏心异径管表示方法是大头直径乘以小头直径乘以厚度。

偏心异径管标准:国标美标英标以及各种非标高压冲压.

偏心异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中,通过沿管坯轴向方向的压制,使金属沿模腔运动并收缩成形.根据异径管变径的大小,分为一次压制成形或多次压制成形.

偏心异径管特点是强度显著高于相同碳量的碳素钢,具有较好的韧性和塑性以及良好的焊接性和性等.

结构特点

异径管的圆度不应大于相应端外径的1%,且允许偏差为±3mm。异径管的材质执行SY/T5037、GB/T9711、GB/T8163、美标ASTM A106/A53 GRB,API 5L、APT5CT、ASTM A105、ASTM A234、ASTM A106、DIN德国标准及客户要求标准

异径管(大小头)是用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成形。

a. 缩径/扩径成形

异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中,通过沿管坯轴向方向的压制,使金属沿模腔运动并收缩成形。根据异径管变径的大小,分为一次压制成形或多次压制成形。下图为同心异径管的缩径成形示意图。

扩径成形是采用小于异径管大端直径的管坯,用内冲模沿管坯内径扩径成形。扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况,有时根据材料和产品成形需要,将扩径与缩径的方法合并使用。

在缩径或扩径变形压制过程中,根据不同材料和变径情况,确定采用冷压或热压。通常情况下,尽量采用冷压,但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的材料宜采用热压。

b. 冲压成形

除使用钢管为原料生产异径管外,对部分规格的异径管还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径管内表面尺寸设计,用冲模将下料后的钢板冲压拉伸成形。
